Description du produit

1. Principe de Fonctionnement

Le principe du potentiomètre repose sur la variation de résistance mécanique :

• Piste Résistive et Curseur : L’élément principal est une piste résistive (en carbone, cermet ou plastique conducteur) reliée à ses deux extrémités.

• Point Milieu (Curseur) : Un contact mobile se déplace le long de cette piste lorsqu’on tourne ou glisse la commande.

• Diviseur de Tension : En modifiant la position du curseur entre les deux extrémités, on varie la proportion de tension prélevée, agissant ainsi comme un pont diviseur de tension ajustable.

2. Les Différents Types de Potentiomètres

Selon le type de mouvement et la courbe de variation, on distingue plusieurs catégories :

A. Selon la Mécanique

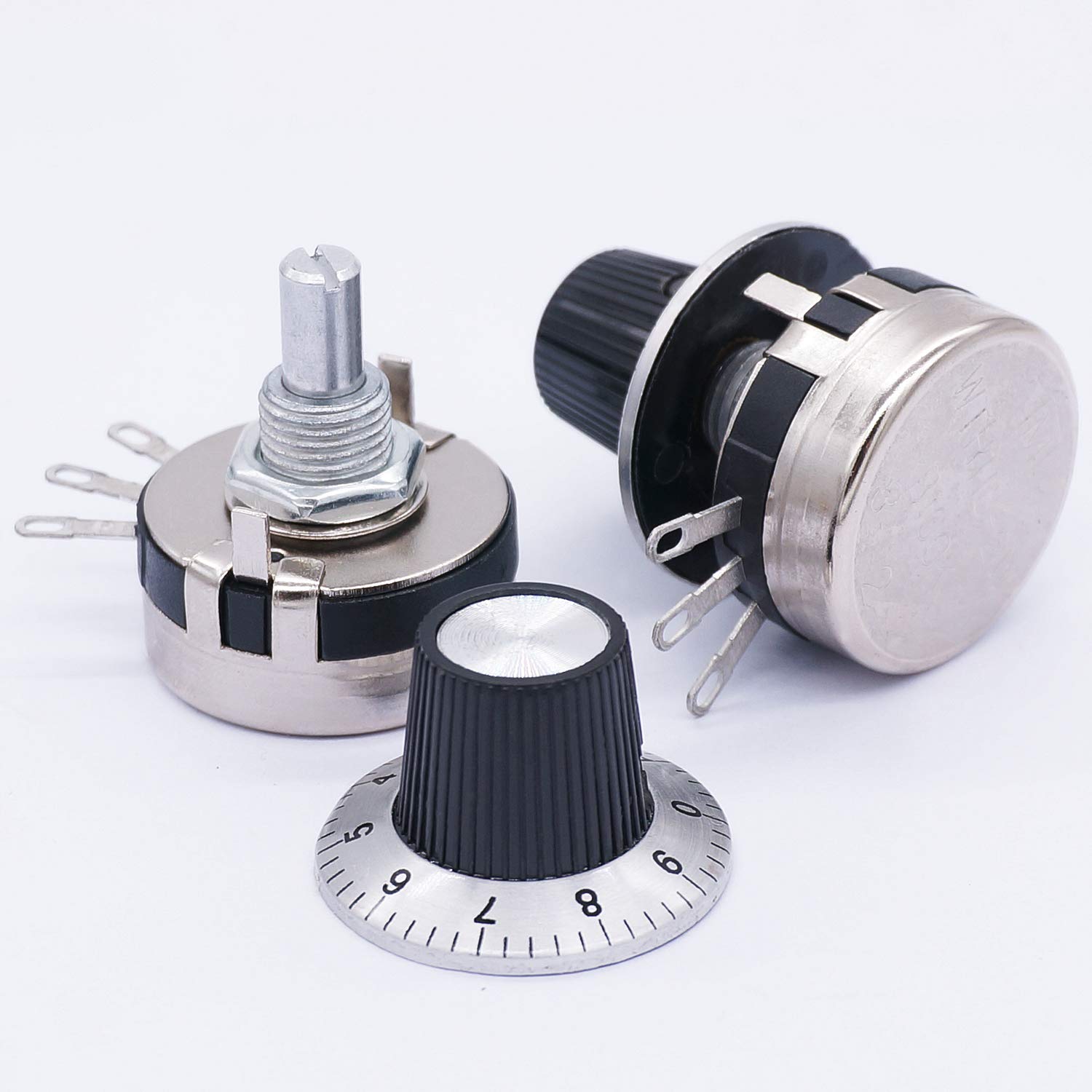

• Potentiomètres Rotatifs : Les plus courants, ajustables par un bouton tournant (volume audio, variateurs de lumière).

• Potentiomètres Linéaires (ou Glissières / Faders) : Le curseur se déplace en ligne droite, très utilisés sur les tables de mixage.

• Ajustables (Trimmers) : Modèles miniatures soudés directement sur carte électronique pour un réglage de précision ponctuel à l’aide d’un tournevis.

B. Selon la Variation (Loi de Variation)

• Lineaires (Type A ou B selon les régions) : La valeur de la résistance varie de façon proportionnelle au déplacement du curseur.

• Logarithmiques : La variation suit une courbe logarithmique, adaptée à la perception humaine de l’ouïe (utilisés presque exclusivement pour le contrôle du volume sonore).

3. Domaines d’Application

Les potentiomètres sont intégrés dans de nombreux équipements électriques et électroniques :

1. Contrôle d’Interface Utilisateur : Réglage du volume sonore, de la luminosité d’un écran ou de la température d’un équipement.

2. Capteur de Position : Mesure d’angle ou de déplacement linéaire dans les servomoteurs et systèmes de commande mécanique.

3. Calibrage de Circuits : Ajustement précis des seuils de déclenchement ou des tensions de référence dans les cartes électroniques.

Conclusion

Simple, fiable et économique, le potentiomètre reste un composant essentiel de l’électronique analogique. Qu’il serve d’interface directe avec l’utilisateur ou d’outil de réglage technique, il assure un contrôle fluide et précis des grandeurs électriques.
