Description du produit

1. La Section des Fils Électriques et leur Usage

La section d’un conducteur (exprimée en millimètres carrés, mm²) détermine sa capacité à acheminer l’intensité du courant électrique (exprimée en Ampères, A) sans surchauffer. Plus la puissance des appareils à alimenter est élevée, plus la section du fil doit être importante.

Voici les normes de câblage standard pour une installation résidentielle :

• 1.5 mm² (Protection par disjoncteur 16A) :

  • Usage : Circuits d’éclairage, prises commandées, volets roulants et VMC.

• 2.5 mm² (Protection par disjoncteur 20A) :

  • Usage : Prises de courant standard, lave-linge, lave-vaisselle, four encastrable, réfrigérateur et chauffe-eau.

• 4 mm² (Protection par disjoncteur 25A / 32A selon configuration) :

  • Usage : Liaisons spécifiques, circuits de chauffage de forte puissance ou sous-tableaux.

• 6 mm² (Protection par disjoncteur 32A) :

  • Usage : Plaques de cuisson électriques, cuisinières et bornes de recharge pour véhicules électriques.

• 10 mm² et 16 mm² :

  • Usage : Alimentation principale entre le compteur/disjoncteur d’abonné et le tableau électrique principal.

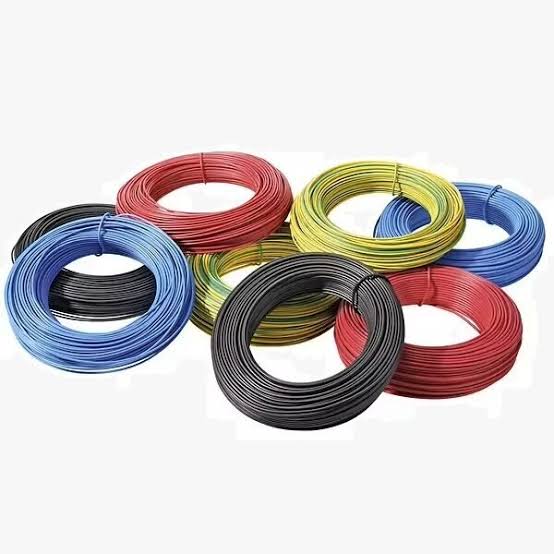

2. Le Code Couleur des Fils Électriques – Norme NF C 15-100

La codification des couleurs des isolants est strictement normalisée pour permettre un repérage rapide et sécurisé de la fonction de chaque conducteur :

• Bleu (Le Neutre) : Assure le retour du courant vers le réseau. Il est obligatoirement bleu.

• Vert et Jaune (La Terre) : Dédié à la protection des personnes. Il évacue les fuites de courant vers le sol pour déclencher l’interrupteur différentiel. Il est exclusivement strié vert et jaune.

• Rouge, Marron, Noir ou Gris (La Phase) : Achemine le courant électrique du tableau vers les appareils. Le rouge est le plus couramment utilisé en monophasé.

• Orange ou Violet (Les Navettes / Fils de retour) : Utilisés pour les circuits spécifiques comme les va-et-vient ou les télérupteurs pour relier les interrupteurs aux points lumineux.

3. Rigidité vs Souplesse : Âme Massive ou Âme Multibrin

La structure interne du conducteur métallique (généralement en cuivre) définit sa flexibilité et son domaine d’application :

A. Fils Rigides (Âme Massive – type H07V-U)

• Structure : Constitué d’un seul brin de cuivre épais.

• Propriétés : Conserve la forme qu’on lui donne lors du pliage. Il s’insère très facilement dans les bornes automatiques des appareillages modernes (prises, interrupteurs, disjoncteurs).

• Usage : Câblage encastré dans les gaines ICTA pour les installations fixes des bâtiments.

B. Fils Souples (Âme Multibrin – type H07V-K)

• Structure : Composé d’une multitude de brins de cuivre très fins tressés ensemble.

• Propriétés : Très flexible, résiste aux pliages répétés et aux vibrations sans se rompre.

• Usage : Câblage interne des armoires électriques, raccordement d’appareils mobiles ou soumis à des vibrations (moteurs, machines-outils, rallonges) et liaisons dans des espaces restreints.

• Note d’installation : L’extrémité d’un fil souple doit généralement être sertie avec un embout de câblage avant d’être insérée dans un bornier à vis pour éviter que les brins ne s’éparpillent.

Conclusion

Savoir identifier la section appropriée, respecter le code couleur réglementaire et choisir la bonne rigidité de conducteur sont les piliers d’une installation électrique conforme et sûre. Ces règles élémentaires protègent vos équipements et préviennent tout risque d’accident électrique.
